一、 發電機組主要參數

1、柴油機主要參數

2、發電機主要參數

發電機品牌：              恒聲

產  地：                  上海

發電機型號：              HSJ 274K

類  型：                                       封閉、防滴自通風保護、自勵磁、自調節、帶

                                                       自動電壓調節器的旋轉無刷同步發電機

相數接法：                                 Y型，三相四線

絕緣等級：                                 H級

溫    升：                                       H級

防護等級：                                  IP22

      額定頻率：                                   50Hz

    額定功率因數：                        0.8（滯后）

額定電壓：                      400/230V

額定轉速：                      1500r/min

  勵磁方式：                                無刷自勵磁

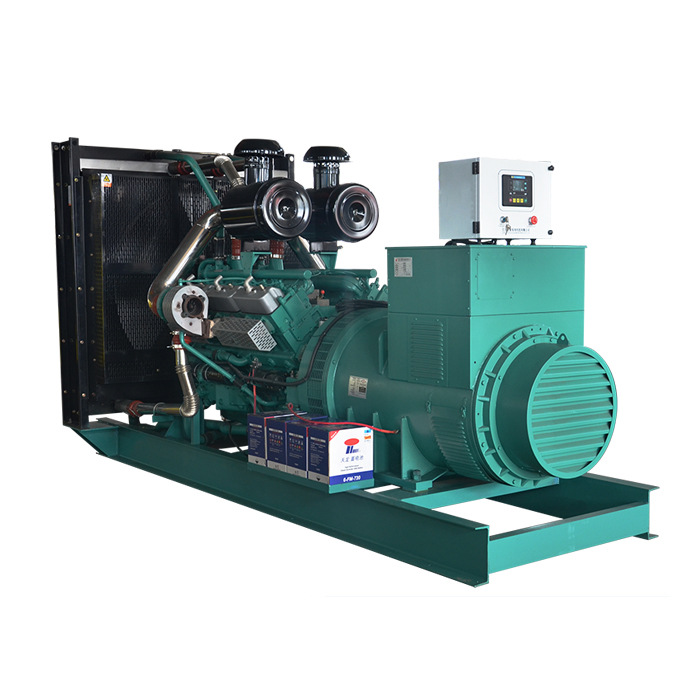

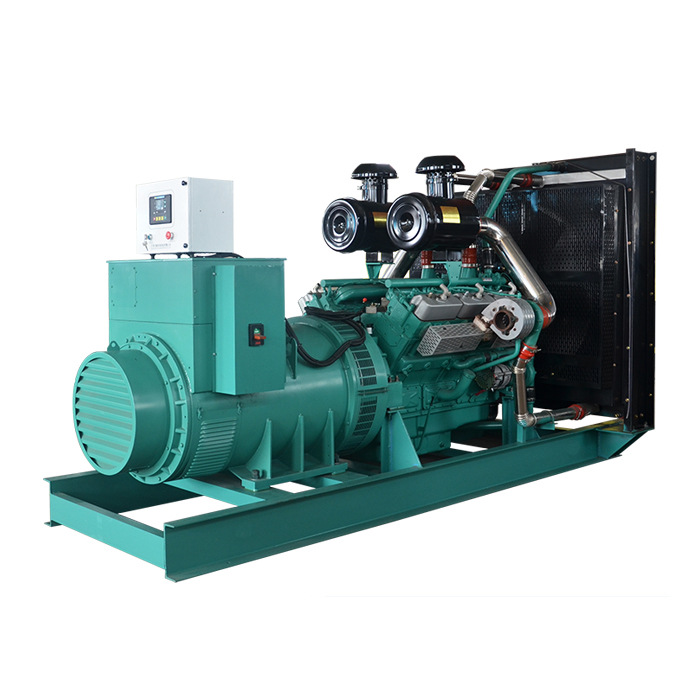

二、機組組成部分

1） 柴油機

2） 發電機

3） 液晶顯示控制屏

三、控制屏

    該控制屏為液晶顯示四保護控制屏。帶有三相電壓、頻率、三相電流、千瓦小時、功率因數、機油壓力、機油溫度、冷卻液溫度、機組轉速、運行小時、電池電壓等顯示。柴油機具有超速報警停機、低油壓報警及停機、高水溫報警及停機、發電機電壓過高、過低報警及停機、頻率過高、過低報警及停機、短路電流及IDMT特性過流保護。

HGM6110K發電機組控制器介紹：

    HGM6100K系列電站自動化控制器集成了數字化、智能化、網絡化技術，用于單臺柴油發電機組自動化及監控系統，實現發電機組的自動開機／停機、數據測量、報警保護及“三遙”功能。控制器采用大屏幕液晶（LCD）顯示，中英文可選界面操作，操作簡單，運行可靠。

    HGM6100K系列電站自動化控制器采用微處理器技術，實現了多種參數的精密測量、定值調節以及定時、閾值整定等功能，所有參數既可從控制器前面板調整，或使用PC機通過編程接口調整，又可使用PC機通過RS485接口調整及監測。其結構緊湊、接線簡單、可靠性高，可廣泛應用于各類型發電機組自動化系統。

    性能和特點

    HGM6110K用于單機自動化，通過遠端開機信號控制發電機組自動開機與停機；

    其主要特點如下：

1、液晶顯示LCD為128mm×64mm，帶背光，兩種語言（簡體中文、英文）顯示，輕觸按鈕操作；

2、具有RS485通訊接口，利用MODBUS協議可以實現“三遙”功能；

3、適合于三相四線、單相二線、二相三線(120/240V)電源50/60Hz系統；

4、采集并顯示市電/發電三相電壓、三相電流、頻率、功率參數；

5、市電具有過壓、欠壓、缺相功能，發電具有過壓、欠壓、過頻、欠頻、過流功能；

6、精密采集發動機的各種參量：

7、控制保護功能：實現柴油發電機組自動開機／停機、合分閘(ATS切換)及完善的故障顯示保護等功能；

8、具有得電停機、怠速控制、預熱控制功能，且均為繼電器輸出；

9、參數設置功能：允許用戶對其參數進行更改設定，同時記憶在內部FLASH存儲器內，在系統掉電時也不會丟失，控制器所有參數均可以在前面板進行設置，也可通過編程口用PC機測試軟件進行設置（使用SG72適配器）,也可使用PC機通過RS485接口調整；

10、多種溫度、壓力、油位傳感器可直接使用，并可自定義參數；

11、多種起動成功條件(轉速傳感器、油壓、發電)可選擇；

12、供電電源范圍寬(8－35)VDC，能適應不同的起動電池電壓環境；

13、所有參數均采用數字化調整，摒棄了常規電位器的模擬調整方法，提高了整機的可靠性和穩定性；

14、模塊化結構設計，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便。

四、隨機附件：

工業消聲器、電瓶及連接線、減震墊、合格證、資料各壹套。
