原裝施耐德建筑接觸器iCT-4P-63A家用接觸器iCT
價格
訂貨量(只)
￥88.00
≥1
店鋪主推品 熱銷潛力款
聯系人 楊經理 總經理
掃一掃添加商家
钳钻钴钸钻钻钼钵钸钴钸
發貨地 浙江省溫州市
在線客服
溫州駿盈電氣有限公司
店齡5年
企業認證
聯系人
楊經理 總經理
聯系電話
钳钻钴钸钻钻钼钵钸钴钸
所在地區
浙江省溫州市
進入店鋪
收藏本店

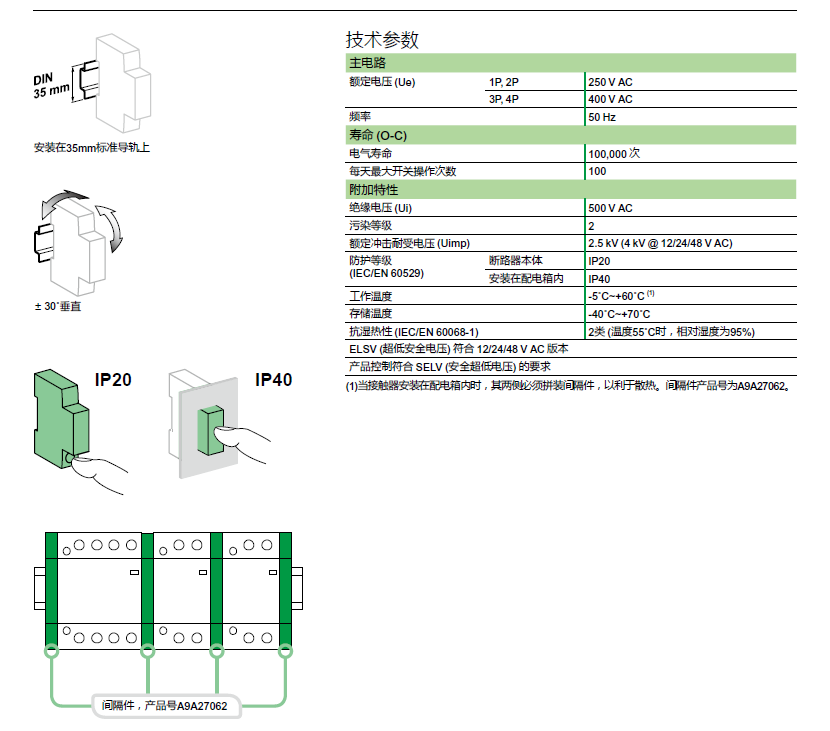

商品參數
|
商品介紹
|
聯系方式
品牌 施耐德
機械壽命 10000
絕緣電壓 690V
額定沖擊耐受電壓 1000V
額定電壓 220V
額定電流 630A
額定短路接通能力 50KA
3C額定電壓范圍 1000V
產品認證 3C

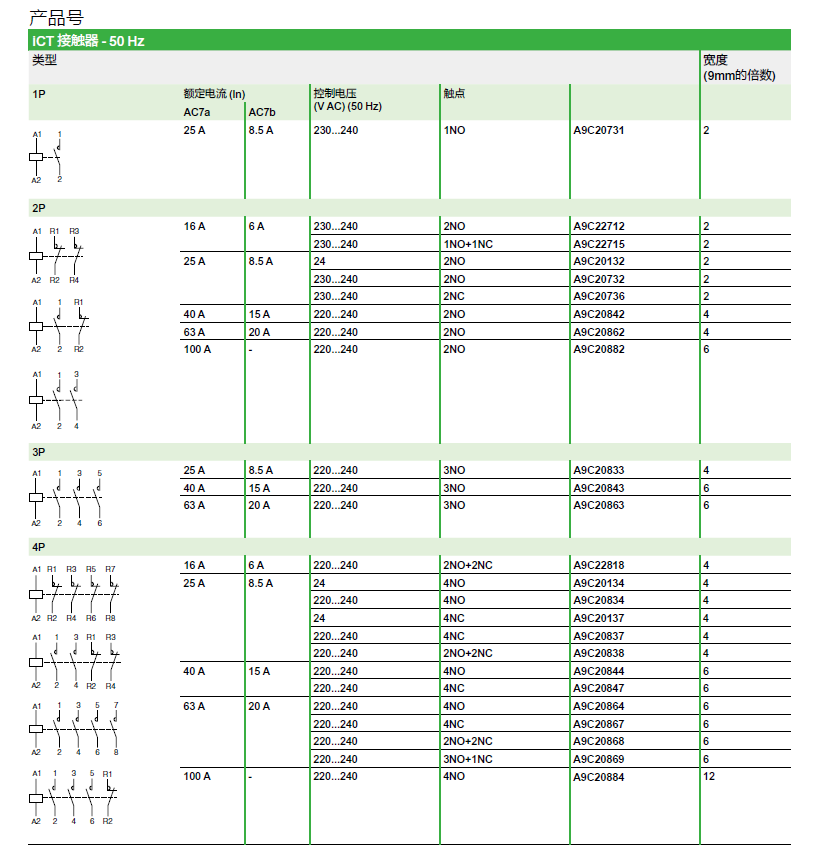

型號 iCT 4P 63A家用接觸器iCT 3P 63A
電氣壽命 3年
產品價格 電議報價為準
產品名稱 施耐德接觸器
產品產地 中國
產品質保 一年
運輸方式 快遞/物流
產品包裝 紙盒/紙箱
可售賣地 全國
是否進口 否
應用場景 成套設備
商品介紹
"以上價格僅供參考,均以實際下單賣家報價為準"
公司名稱：溫州駿盈電氣有限公司
聯系賣家：楊仁福
聯系電話：0577-61723516
手機微信：18968857696（微信同號）
專業銷售：接觸器、斷路器、繼電器、浪涌保護器、雙電源開關、接近開關、光電開關等系列產品.
接觸器按被控電流的種類可分為交流接觸器和直流接觸器。交流接觸器是廣泛用作電力的開斷和控制電路。它
利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。
交流接觸器主要有四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三副主觸頭和兩個常開、兩個常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。
工作原理:
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。
交流接觸器的選擇：
（1）持續運行的設備。接觸器按67-75%算.即100A的交流接觸器，只能控制額定電流是67-75A以下的設備。
（2）間斷運行的設備。接觸器按80%算.即100A的交流接觸器，只能控制額定電流是80A以下的設備。
（3）反復短時工作的設備。接觸器按116-120%算。即100A的交流接觸器，只能控制額定電流是116-120A以下的設備。
還要考慮工作環境和接觸器的結構形式。
還要說明的一點是：由于市場競爭激烈，國內有些廠家為降低成本，已經在偷工減料，比如：在線圈的制作減小線徑甚至少繞匝數，在觸頭上用不符合國標的材料或厚度和截面都不夠。這種情況不僅體現在接觸器上，在其他如短路器等產品上也是如此。造成在實際使用中，標的是100A的接觸器或短路器，其實際負載量只能在80A甚至更低,故障率很高。所以，現在有流行的說法是：用國產低端產品，要按其銘牌說明的額定容量打7折使用!
接法:
一:一般三相接觸器一共有16個點，三路輸入，三路輸出，兩組常開輔助觸頭，兩組常閉輔助觸頭，還有是控制點兩個（接觸器線圈）。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則需要從常開輔助觸頭將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
(1)結構：
接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。
①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。
(2)工作原理：
當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。
4 交流接觸器的選用與運行維護.
