單效-雙效-多效降膜蒸發器-環保-廢水-污水
價格
訂貨量(件)
￥85000.00
≥1
店鋪主推品 熱銷潛力款
聯系人 倪雙喜
掃一掃添加商家
祺祷祲祲祴祻祺祺祺祺祲
發貨地 江蘇省常州市
在線客服
商品參數
|
商品介紹
|
聯系方式
加工定制 是
品牌 榮臻
型號 WZ系列
蒸發面積 3
功率 3
外形尺寸 1800*2500*2500
重量 3000
用途 食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮
操作壓力 加壓
結構形式 立式
外形 排管式
運動狀況 內循環型
規格 WZ-250,WZ-500,WZ-750,WZ-1000,WZ-1500,WZ-2000,WZ-2500,WZ-3000,WZ-4000
是否跨境貨源 否
商品介紹

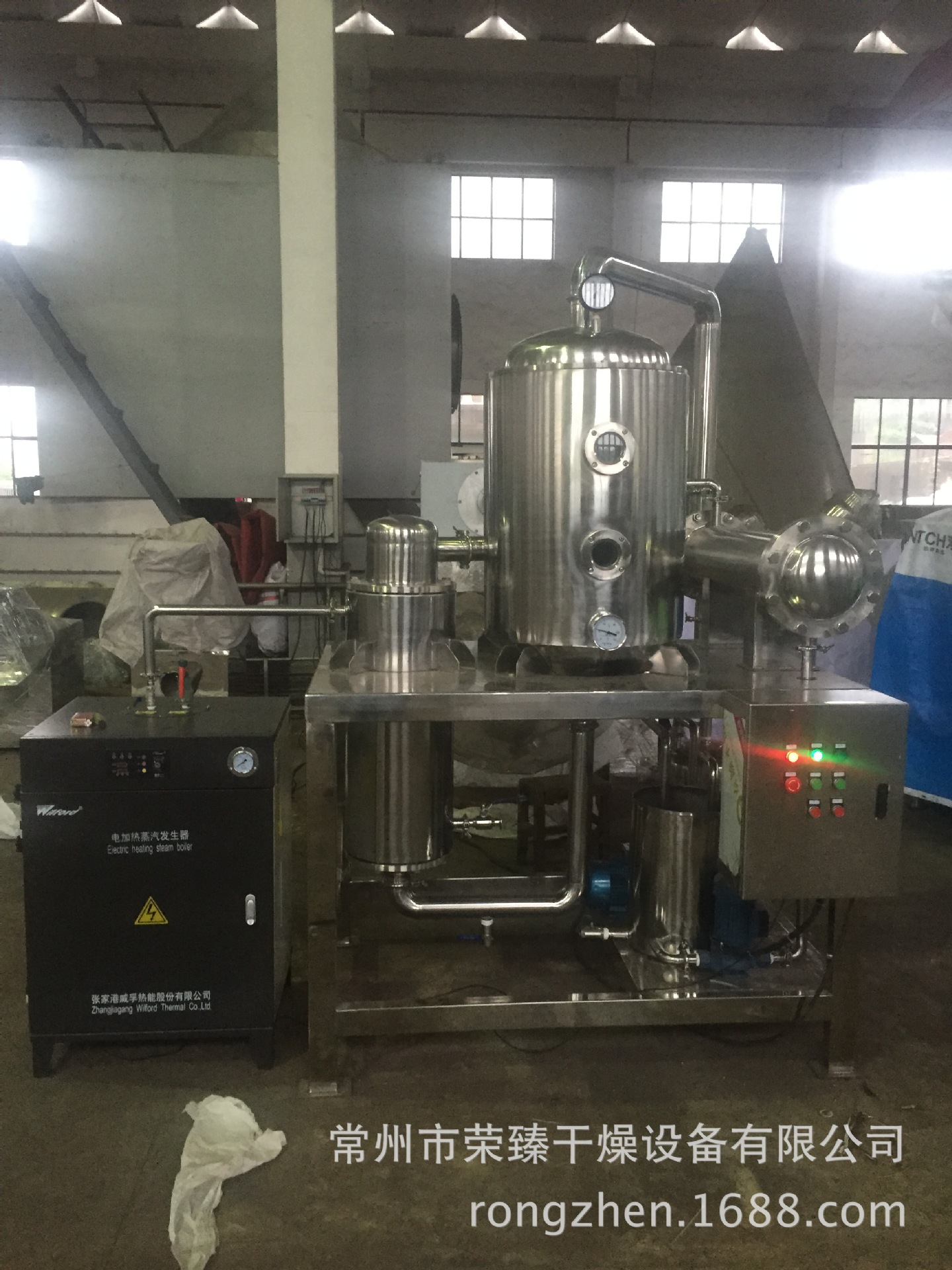

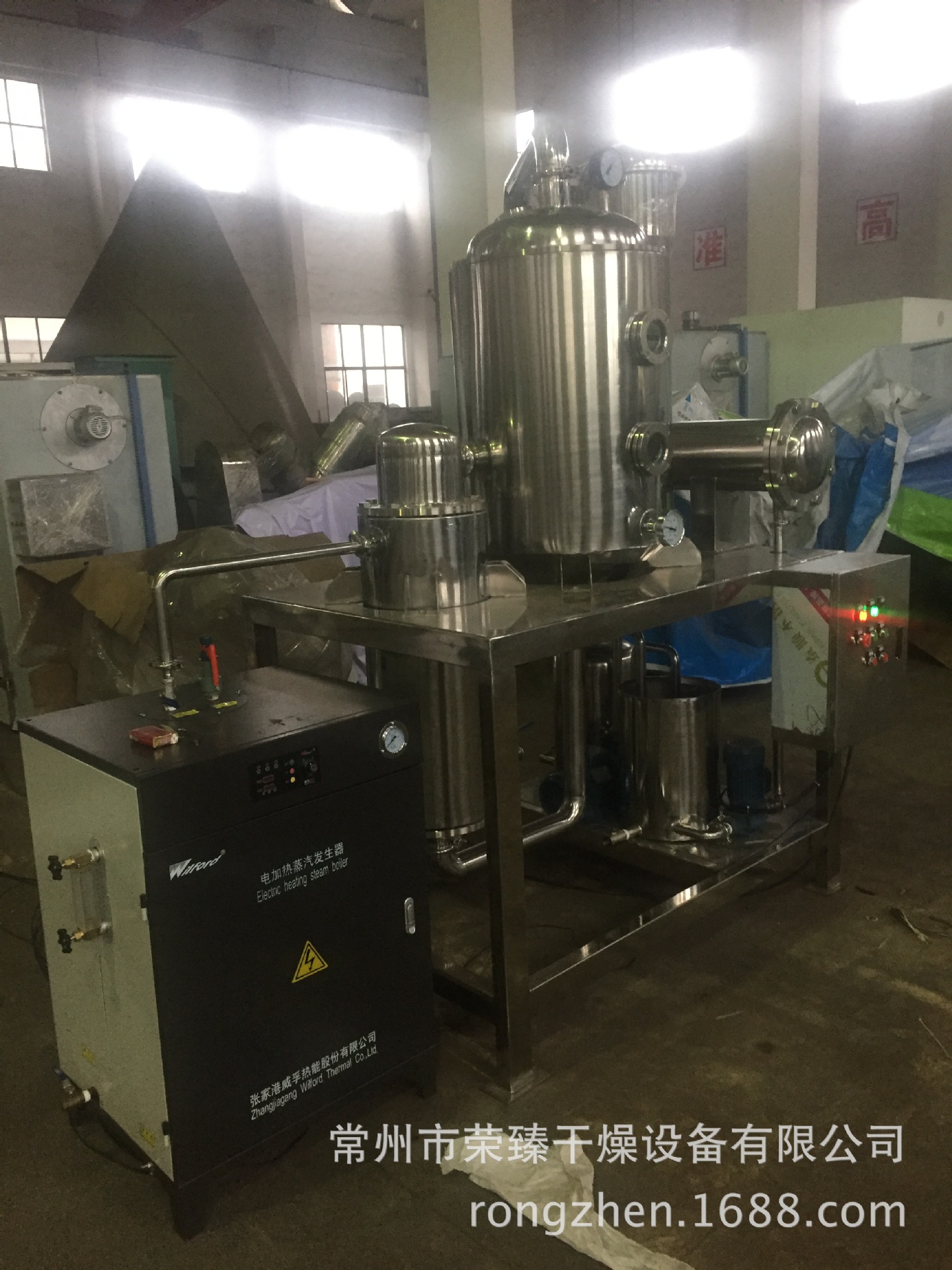

WZ型外循環式真空蒸發器，是一種在真空系統下操作的自然循環型蒸發器。

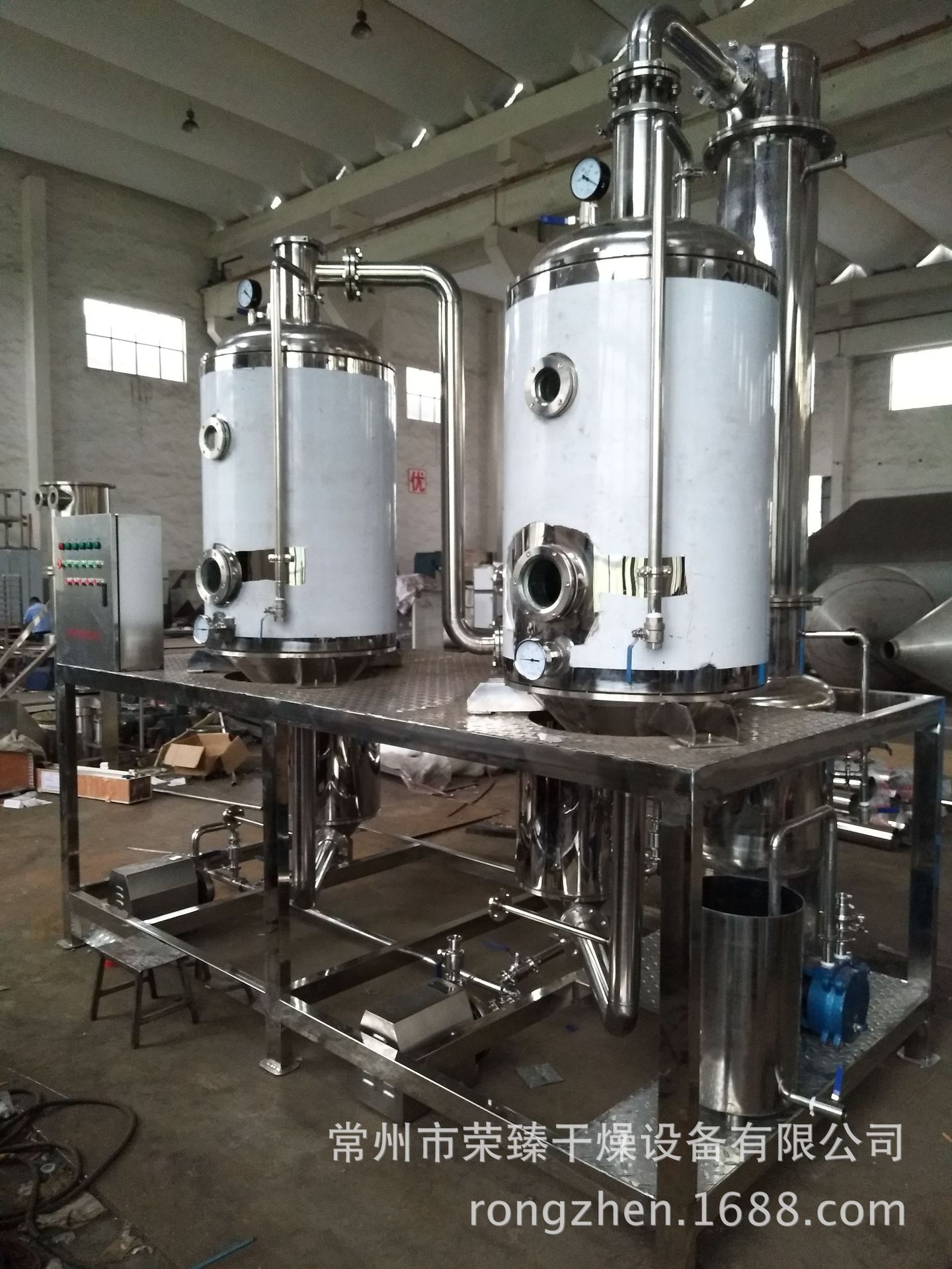

WZ型有一效、二效、三效系列規格，分別為WZ1-2000、1500、1000、750、500、250；WZ2-2000、1500、1000；WZ3-2000、1500、1000、800。
本產品系上海醫藥設計院華東經濟技術協作開發公司于1986年根據國外引進的樣機，進一步改進而設計的新產品，并正式轉讓我廠定點生產。單效共有五種規格，1989年通過江蘇省醫藥總公司新設備科技成果鑒定。
WZ1-1000型的蒸發水量為1000～1200㎏/h
WZ1-500型的蒸發水量為500～600㎏/h
WZ1-250型的蒸發水量為250～300㎏/h
本產品系通用性的蒸發裝置。它即可蒸發水溶液（見圖1），也可用于回收有機溶媒的溶液蒸發（見圖2）；即可在真空下操作，也可在常壓下操作。
用 途
WZ型蒸發器可廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮。特別適用于熱敏性物料（例如生產的水、醇提取液，發酵液、牛奶、果汁等），在真空條件下進行低溫連續濃縮，可確保產品質量。
原 理
WZ型外循環式真空蒸發裝置主要由列管式加熱器、蒸發罐、循環管等其他附屬設備所組成。
料液在加熱器的管內被加熱至沸點后，部分水汽化，使熱能轉換為向上運動的動能；同時由于加熱管內汽液混合物和循環管中未沸騰的料液之間產生了重度差，在膨脹動能和重度差的誘導下，產生了料液的自然循環（料液在加熱管內的循環速度小于1m/s），料液受熱量愈多，沸騰愈好，其循環速度也就愈大。由于是在真空作用下蒸發，其料液的蒸發溫度可以控制在50℃以下。蒸發出的二次蒸汽經絲網除沫和捕液器捕集后，被水力噴射泵的噴水冷凝后帶走。蒸發罐內的料液經離心旋轉后，沿外循環管回到加熱器的下部，進行再循環蒸發，如此循環加熱蒸發（約15～20分鐘），當達到要求的濃度時，開始連續出料，與此同時也連續進料，從而構成連續的真空濃縮操作。
對于不易產生泡沫的料液蒸發?？墒∪ゲ兑浩?。
其中：①冷凝器應垂直安裝。冷卻水由下部進入列管內，由上部出來，如圖中箭頭所示。
②回收的溶媒貯罐的大小可根據回收溶媒的量確定其容積，一般采用兩只（200～300立升）罐，這樣在連續操作中切換出料，此罐上的進料管，一定要插入罐內1/2以上的深度，以防止溶媒被真空夾帶而走。
③真空泵可采用往復式或旋片式機械真空泵，此真空泵應為本裝置專用，不得同時作其他真空用，以保證操作真空度的穩定性。
本廠根據用戶要求，配套供應輔助設備，專用操作室，儀表控制柜及電器儀表。
主要技術參數
序號 | 項 目 | 單 位 | WZ1-2000型 | WZ1-1500型 | WZ1-1000型 | WZ1-750型 | WZ1-500型 | WZ1-250型 |
1 | 蒸發量 | kgH2O/h | 200～2200 | 1500～1700 | 1000～1200 | 750～800 | 500～600 | 250～300 |
2 | 罐內真空度 | Pa | ～90000 | ～90000 | ～90000 | ～90000 | ～90000 | ～90000 |
3 | 加熱面積 | m2 | 22 | 17.6 | 11 | 8 | 5.4 | 3.0 |
4 | 蒸汽壓力 | MPa | 0.55～0.2 | 0.05～0.2 | 0.05～0.2 | 0.05～0.2 | 0.5～0.2 | 0.5～0.2 |
5 | 耗汽量 | kg/h | 200～2200 | 1500～1700 | 1100～1200 | 700～800 | 550～300 | 300～350 |
6 | 冷卻水壓力 | MPa | 0.25～0.3 | 0.25～0.3 | 0.25～0.3 | 0.25～0.3 | 0.25～0.3 | 0.25～0.3 |
7 | 加熱器直徑 | mm | Φ600 | Φ500 | Φ400 | Φ400 | Φ300 | Φ200 |
8 | 蒸發罐直徑 | mm | Φ1200 | Φ1100 | Φ1000 | Φ800 | Φ700 | Φ400 |
9 | 捕液器直徑 | mm | Φ800 | Φ700 | Φ600 | Φ600 |
|
|
10 | 加熱器重量 | kg |
|
| 505 |
| 300 | 188 |
11 | 蒸發罐重量 | kg |
|
| 580 |
| 320 | 175 |
12 | 捕液器重量 | kg |
|
| 165 |
|
|
|
13 | 冷凝器直徑 | mm |
|
|
|
| Φ400 |
|
14 | 冷凝器重量 | kg |
|
|
|
| 885 |
|
序號 | 項 目 | 單 位 | WZ1-3000型 | WZ2-3000型 | WZ1-4000型 | WZ2-4000型 |
1 | 蒸發量 | kgH2O/h | 3000～3300 | 3000～3300 | 4000～4400 | 4000～4400 |
2 | 罐內真空度 | Pa | ～90000 | ～90000 | ～90000 | ～90000 |
3 | 加熱面積 | m2 | 34.7 | 69.20 | 46 | 92 |
4 | 蒸汽壓力 | MPa | 0.55～0.2 | 0.55～0.2 | 0.55～0.2 | 0.55～0.2 |
5 | 耗汽量 | kg/h | 3000～3300 | 1500～1700 | 4000～4400 | 2000～2200 |
6 | 冷卻水壓力 | MPa | 0.25～3 | 0.25～3 | 0.25～3 | 0.25～3 |
7 | 加熱器直徑 | mm | Φ800 | Φ800 | Φ900 | Φ900 |
8 | 蒸發罐直徑 | mm | Φ1300 | Φ1300 | Φ1400 | Φ1400 |
9 | 捕液器直徑 | mm | Φ900 | Φ900 | Φ1000 | Φ1400 |
